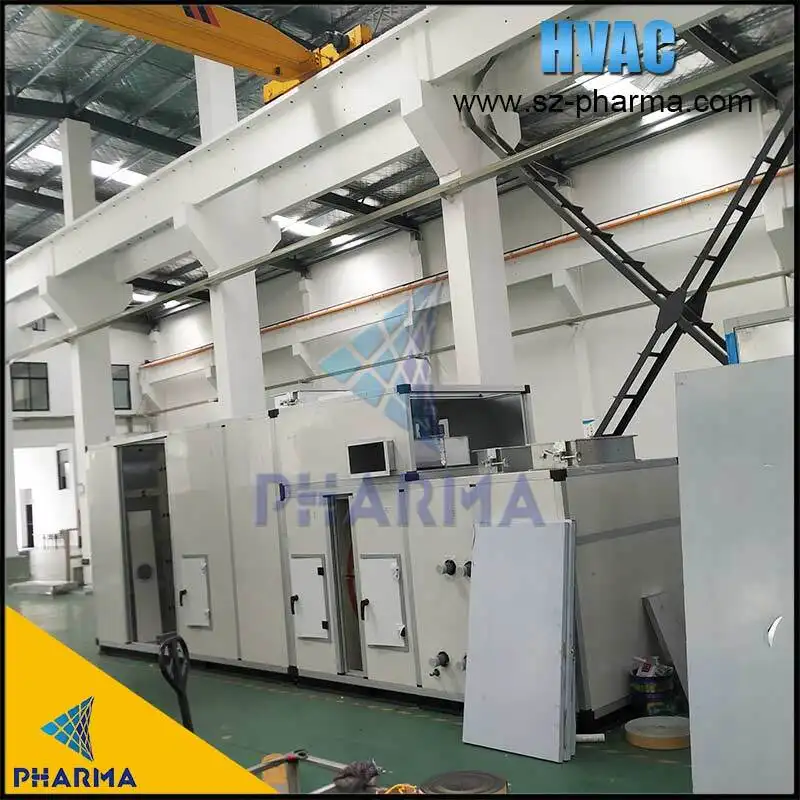

Kundenspezifisches HVAC-System für Kühlwasser-Klimaanlagen
1.Lüfter : Durch die Verwendung eines hochwertigen Motors, eines angemessenen Abstands zur Windfahne, eines Führungsrings und einer hyperbolisch gestalteten Leitung wird eine maximale Effizienz des Ventilators erreicht
2. Kupferrohr: Effiziente Nutzung von mehrzahnigen Innengewinderohren, Rate von mehr als 99,9 %, Vergrößerung der Innenrohroberfläche und Verbesserung der Effizienz der Wärmeübertragung.
3.Pipeline-Design : Der Wärmetauscher wird direkt an das Öl und den Gegenstrom angeschlossen, um eine Ansammlung von Öl zu vermeiden und die Wärmetauscherfläche voll auszunutzen, wodurch die Wärmeübertragungseffizienz verbessert und die Überhitzungstemperatur des Wärmetauschers sichergestellt wird.
4.Gehäuse : Unter Verwendung einer Schale aus 3003-Aluminiumlegierung oder DC51-D+180 g wird Farbe für den Außenbereich aufgesprüht. Nach der Aushärtung bei hoher Temperatur weist das Material eine hohe Festigkeit und starke Korrosionsbeständigkeit auf. Die Standardfarbe ist RAL9010.
Parameter
Lamellenabstand 9 mm, Raumtemperatur≥-25ºC
| PH-Serie – Dachklimaanlage | 10 | 15 | 18 | 20 | 25 | 30 | 35 | |||
Spezifikation | Kühlleistung 1* | kW | 10.5 | 15.0 | 18.5 | 21.0 | 26.3 | 29.8 | 35.0 | |
Heizleistung 2* | kW | 11.5 | 15.9 | 19.5 | 22.1 | 27.6 | 32.6 | 37.1 | ||
Zuluft 3* | m3/h | 1800 | 2400 | 2900 | 3500 | 4500 | 5000 | 5800 | ||
Statischer Druck 3* | Pa | 100 | 150 | 150 | 180 | 200 | 250 | 250 | ||
Lärm 4* | dB(A) | 60 | 60 | 62 | 62 | 65 | 65 | 68 | ||
Macht | 3N-380V-60Hz | |||||||||
Gesamtkapazität | 3.9 | 5.74 | 7.0 | 8.27 | 9.96 | 11.0 | 14.15 | |||
Farbe | Weiß | |||||||||
Kühlsystem | Kompressor | Typ | Effizientes Scrollen geschlossen | |||||||
Menge | 1 | 1 | 1 | 1 | 1 | 1 | 2 | |||
Zuluftventilator | Typ | Geräuscharmer Zentrifugaltyp | ||||||||
Kapazität | kW | 0.37 | 0.55 | 0.75 | 0.75 | 1.1 | 1.5 | 2.2 | ||
Verdampfer | Typ | Innen gerilltes Kupferrohr und Aluminiumlamelle | ||||||||
Flossentyp 5* | Schlitzrippe aus hydrophilem Aluminium | |||||||||
Kondensator | Typ | Innen gerilltes Kupferrohr und Aluminiumlamelle | ||||||||
Flossentyp 5* | Gewellte hydrophile Aluminiumflosse | |||||||||
Kondensatorventilator | Typ | Geräuscharmer axialer Typ | ||||||||
Menge | 1 | 1 | 1 | 1 | 1 | 1 | 2 | |||
Kältemittel | Kältemittel | R22/R407C | ||||||||
Kältemittelkontrolle | Wärmeausdehnungsventil vom Typ mit externem Ausgleich | |||||||||
Luftfilter | Zunächst Plattenfilter bewirken | |||||||||
Abmessungen | L | mm | 1400 | 1400 | 1600 | 1600 | 1850 | 1850 | 2200 | |
W | mm | 1050 | 1050 | 1200 | 1200 | 1400 | 1400 | 1800 | ||
H | mm | 1050 | 1050 | 1050 | 1050 | 1200 | 1200 | 1520 | ||
Gewicht | kg | 200 | 230 | 260 | 300 | 550 | 600 | 850 | ||
